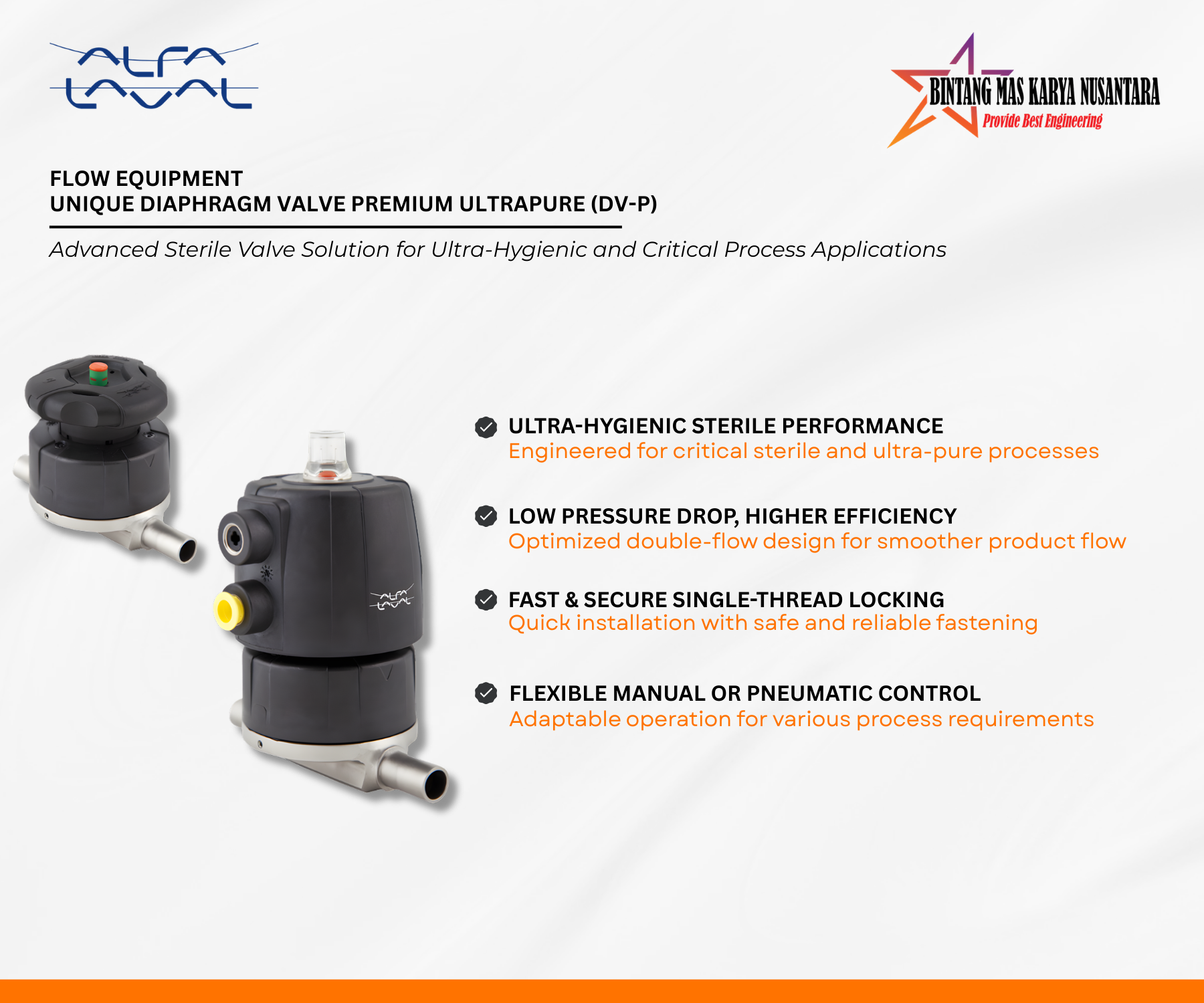

Unique Diaphragm Valve Premium UltraPure (DV-P)
Unique Diaphragm Valve Premium UltraPure (DV-P)
Unique Diaphragm Valve Premium UltraPure (DV-P)
Unique Diaphragm Valve Premium UItraPure - Image 3
Unique Diaphragm Valve Premium UItraPure - Image 4

Unique Diaphragm Valve Premium UItraPure

TECHNICAL DATA

Pressure

  • Minimum product pressure: Full vacuum

  • Maximum product pressure: 1000 kPa (10 bar)

Pneumatically Operated

  • Actuator function: NC, NO, and A/A

  • Maximum pressure (NC): 6 bar

  • Maximum pressure (NO / A/A): 5 bar

  • Maximum control air temperature: 50°C

  • Control air: Compressed air (oil-free), inert, non-aggressive gases

  • Air connection:

    • Actuator size 1–3: G1/8”

    • Actuator size 4–5: G1/4”

  • Optical positioner: ✓

  • Interchangeable control function: ✓

  • Adjustable spring pressure: ✓

  • Autoclavable: ✓ (121°C, 60 min)

Manually Operated

  • Optical positioner: ✓

  • Lockable: ✓

  • Autoclavable: ✓ (121°C, 60 min)



PHYSICAL DATA

Temperature

  • Temperature range: -5°C to +95°C

  • Continuous steam: 150°C

Materials

  • Valve body: 1.4435 (316L), forged

    • Delta ferrite: < 0.5%

    • Sulphur content: 0.005–0.017%

  • Clamp ferrule: 1.4404 (316L)

  • Actuator: PPS GF40

  • Handle: PP GF30 / PPS GF40

  • Diaphragm: EPDM or PTFE/EPDM

Surface Finish

  • Surface condition according to ASME BPE 2012, Table SF-1 or SF-4

  • Internal surface: Ra ≤ 0.51 μm (SF1) or Ra ≤ 0.38 μm electropolished (SF4)

  • External surface: Ra ≤ 1.6 μm

Category: Tags: , ,

Description

Kami menyediakan berbagai macam valve industri berkualitas tinggi, termasuk diaphragm valve untuk proses steril dan ultra-higienis. Salah satu produk unggulan kami adalah Alfa Laval Unique Diaphragm Valve Premium, dengan desain aliran ganda, penurunan tekanan rendah, dan sistem operasi manual atau pneumatik yang andal.

Konsep
Alfa Laval Unique Diaphragm Valve Premium UltraPure (DV-P) dirancang untuk digunakan pada proses steril dan ultra-higienis. Konsep katup diafragma terbaru ini dioptimalkan untuk aliran ganda dengan penurunan tekanan yang jauh lebih rendah. Desainnya memastikan pemasangan yang cepat, mudah, dan aman melalui mekanisme ulir tunggal. Konsep ini dikembangkan berdasarkan teknologi Georg Fischer.

Prinsip Kerja
Katup dapat dioperasikan secara pneumatik maupun manual.
Untuk pengoperasian manual, cukup memutar pegangan untuk membuka atau menutup katup, dan fungsi pull-out sederhana memungkinkan penguncian pegangan pada posisi yang diinginkan.
Untuk pengoperasian pneumatik, katup dioperasikan menggunakan udara bertekanan sesuai dengan fungsi aktuator yang dipasang.

Desain Standar

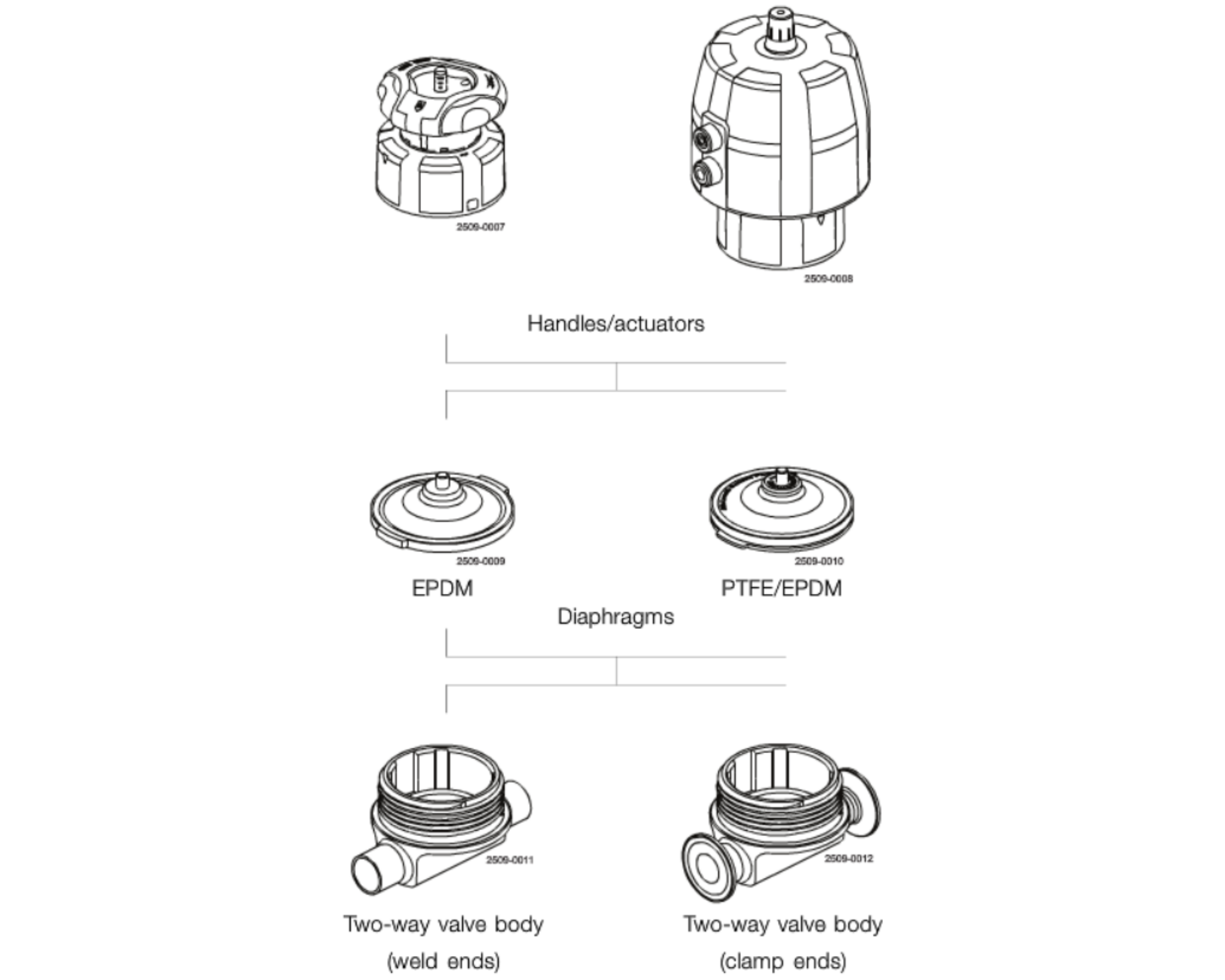

Unique DV-P memiliki desain modular yang terdiri dari: bodi katup, diafragma, pegangan atau aktuator, serta unit tambahan untuk otomatisasi dan kontrol bila diperlukan.
