Unique Control for Butterfly Valve Alfa Laval smart actuator with integrated automation for LKB butterfly valves

Unique Control for Butterfly Valve Alfa Laval

Rp123

Data Teknis (Technical Data)

Actuator / Unique Control

  • Tekanan udara maks.: 800 kPa (8 bar).

  • Tekanan udara min.: 300 kPa (3 bar).

  • Rentang temperatur operasi (ambient): −5°C sampai +80°C.

  • Proteksi: IP66 / IP67.

  • Konsumsi udara: 0.8 × p (bar) (air consumption, free air).

  • Indikator visual: LED 360° untuk status operasi.

  • Fitur konfigurasi: Self-configuration (otomatis kalibrasi ukuran valve & pressure).

  • Interface / komunikasi: Digital (opsi: AS-Interface, lain-lain sesuai varian).

  • Supply listrik (elektronik): 24 VDC ±10%.

  • Daya listrik (power): ≈ 1 W (solenoid internal sesuai tipe).

  • Opsi kontrol & I/O: feedback signal (energized / de-energized), valve status, dll.

  • Konsumsi solenoid / tipe: solenoid internal sesuai spesifikasi pabrik (tegangan 24 VDC, tipe 4/2-ways pada beberapa varian).

  • Manual override: tersedia untuk operasi darurat.

  • Push-in fittings: 6 mm atau 1/4″ (sesuai varian instalasi).

Data Fisik (Physical Data)

Bahan & Finishing

  • Body aktuator: Black Nylon PA 12 (composite).

  • Product wetted steel parts (komponen kontak produk): 1.4404 (316L) (sesuai standar EN 10088).

  • Other steel parts: 1.4301 (304).

  • Bushings / bearing valve disc: PVDF (pada varian tertentu).

  • Elastomers / seals (product wetted): NBR (varian lain: EPDM / FPM tersedia sesuai kebutuhan aplikasi).

  • Finish: Semi-bright (surface finish hygienic).

Konektivitas & Fittings

  • Cable gland utama: PG9 (Ø4–8 mm).

  • Maks. diameter kabel: 1.0 mm² (AWG 18).

  • Sambungan udara: Push-in / fitting sesuai 6 mm atau 1/4″.

  • Solenoid: tegangan suplai 24 VDC ±10%; pasokan udara 300–800 kPa (3–8 bar) (tergantung varian).

Kompatibilitas Valve

  • Kompatibel dengan seri LKB (ukuran ISO / DN yang relevan).

  • Cocok untuk instalasi welded, clamp, atau threaded sesuai kebutuhan pipa.

Dimensi & Berat (indikatif)

  • Berat aktuator dan kombinasi valve bervariasi menurut ukuran valve.

  • (Contoh indikatif) Ø kecil: beberapa kg; Ø lebih besar: puluhan kg — cek datasheet model spesifik untuk nilai pasti.

Category: Tags: , , , , ,

Description

Kami menyediakan valve dan aktuator industri berkualitas tinggi yang dirancang untuk memenuhi kebutuhan sistem perpipaan higienis di berbagai sektor. Salah satu produk unggulan kami adalah Unique Control for Butterfly Valve Alfa Laval, sebuah solusi otomatisasi higienis yang andal dan efisien. Produk ini banyak digunakan di industri makanan, minuman, susu, serta biopharmaceutical, karena kemampuannya memberikan kontrol presisi dan keandalan tinggi.

Konsep

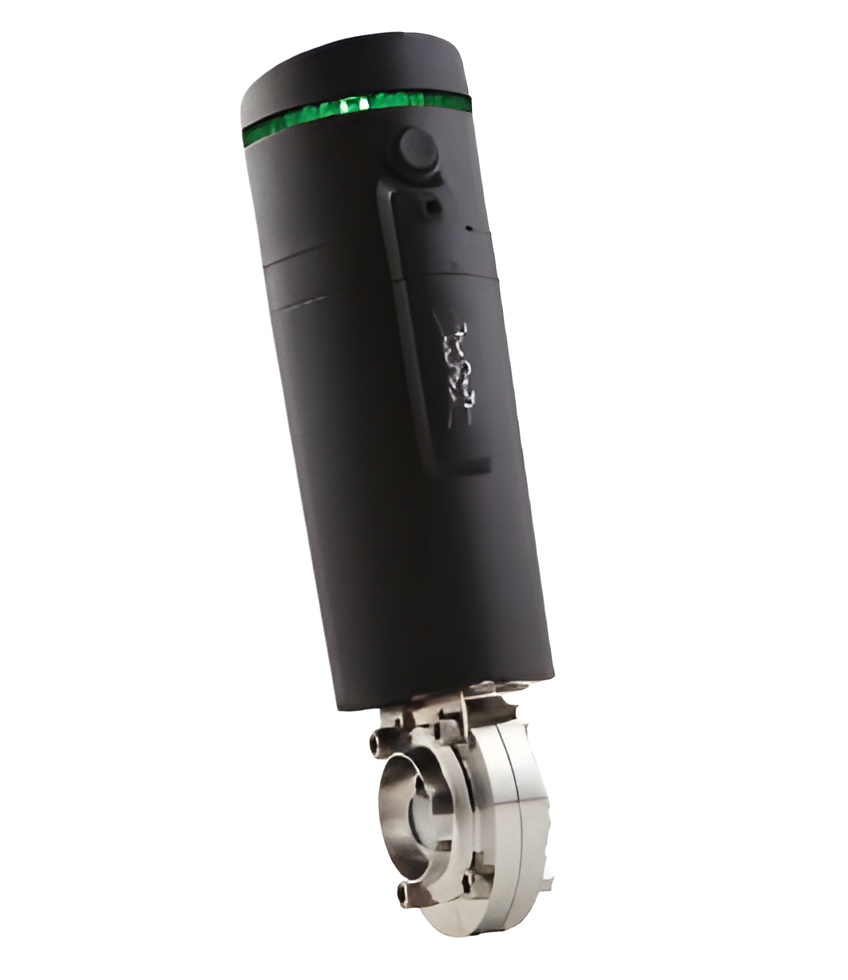

Unique Control for Butterfly Valve adalah aktuator pintar (smart actuator) dengan sistem otomatisasi terintegrasi untuk semua ukuran katup LKB Butterfly Valve Alfa Laval. Unit ini merupakan solusi higienis dan andal dengan fokus pada kesederhanaan serta kemudahan perawatan. Desainnya kompatibel dengan semua sistem PLC utama, sehingga mudah diintegrasikan dengan sistem proses industri modern.

Selain itu, Unique Control dapat digunakan untuk meng-upgrade aktuator eksisting menjadi versi otomatis tanpa perlu penggantian besar pada sistem. Produk ini dirancang agar mudah dikonfigurasi, baik untuk operasi Normally Open (NO) maupun Normally Closed (NC).

Prinsip Kerja Unique Control for Butterfly Valve Alfa Laval

Unique Control menggunakan air spring system, yang memungkinkan pengoperasian dengan tekanan udara rendah dibandingkan pegas mekanis konvensional. Saat diaktifkan, sistem otomatis di dalam unit akan melakukan konfigurasi mandiri (self-configuration) untuk mengenali ukuran valve dan menyesuaikan tekanan udara secara otomatis.

Selain itu, unit ini dilengkapi dengan indikator LED 360° untuk memantau status operasi valve secara visual. Fitur ini memudahkan operator untuk mengetahui kondisi kerja valve, termasuk deteksi dini kebocoran atau kegagalan tekanan udara.

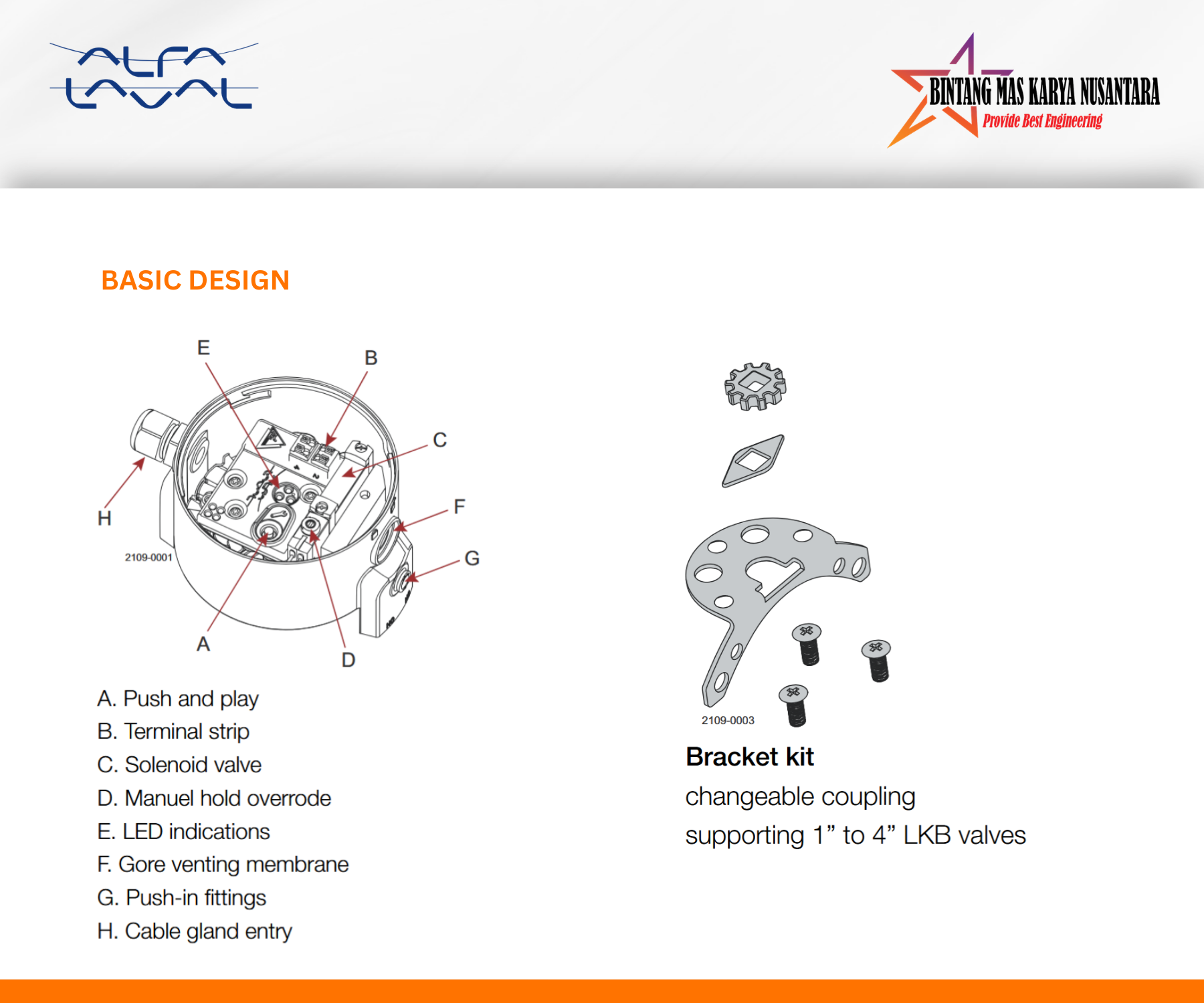

Desain Standar dan Material

Unique Control dirancang untuk keandalan tinggi dan masa pakai panjang, bahkan setelah lebih dari satu juta siklus kerja.
Konstruksi bodinya menggunakan Black Nylon PA 12 (composite) yang kuat dan ringan. Bagian baja menggunakan stainless steel AISI 304 dan 316L, dengan seal NBR yang tahan lama terhadap tekanan dan suhu tinggi.

Unit ini juga dilengkapi dengan manual override untuk operasi darurat, serta konektor push-in fitting berukuran 6 mm atau 1/4”. Selain itu, solenoid valve internal mendukung pasokan udara hingga 800 kPa (8 bar) dan bekerja pada tegangan 24 VDC.
